在集成电路制造中，干法刻蚀是定义晶体管三维结构的关键步骤。CF?在射频电场激发下产生的氟等离子体，能够与硅、二氧化硅、氮化硅等材料发生各向异性反应，实现纳米级精度的图形转移。随着器件结构从平面走向立体（如3D NAND闪存、环栅晶体管GAA），对刻蚀的精度、深宽比和侧壁形貌控制提出了近乎苛刻的要求。

最新的技术突破聚焦于对等离子体状态的精密调控。例如，通过引入直流偏置网格技术构建超低电子温度等离子体环境，可以将电子温度从常规的1.9 eV降至0.5 eV。这一改变深刻影响了CF?的解离动力学：低能电子环境抑制了CF?的完全解离，使得CF?（x=1,2,3）自由基的比例从不足5%提升至30%以上。这些富含碳的中间产物能在刻蚀侧壁形成稳定的钝化层，有效阻挡氟自由基的横向侵蚀，从而将刻蚀角度从常规的115°优化至更接近垂直的93°，并将刻蚀深度与掩膜高度比从0.8提升至1.5。这种“钝化刻蚀”模式对于制造高深宽比的存储器通道孔和复杂晶体管结构至关重要。

CF?的应用已超越传统硅基芯片。在下一代显示技术如Micro-LED的制造中，其高精度刻蚀能力同样关键。一项2025年的专利显示，在制备高密度、小尺寸的银电极阵列时，采用氯气与四氟化碳的组合气体进行干法刻蚀，可以有效克服传统湿法腐蚀的各向同性缺陷，实现银膜层的精准图形化，满足Micro-LED对微小像素尺寸的严苛要求。此外，在平衡芯片上不同密度区域的多晶硅栅极刻蚀速率时，将CF?与氧气、六氟化硫混合使用，已成为一种有效的工艺解决方案。

无法忽视的环境挑战：强效温室气体与减排压力

与它在技术领域的卓越贡献形成鲜明对比的是，CF?是《京都议定书》明确管控的温室气体。其百年尺度的全球变暖潜能值高达7380（即同等质量下，百年内暖化效应是CO?的7380倍），且在大气中的寿命长达约5万年。这意味着，一旦排放，其温室效应影响将跨越人类文明尺度。研究表明，中国的CF?排放量在近年来呈现持续增长趋势，主要来源于铝冶炼和半导体制造过程。

半导体制造业是CF?的主要工业排放源之一，主要来自刻蚀和化学气相沉积腔室清洗工艺的尾气。因此，对其排放的控制已成为行业可持续发展的核心议题。国际半导体产业协会在其2024年的技术概述中，已将CF?的最低破坏与清除效率基准设定为>95%，并将工艺气体减排系统的先进目标设定为>99%。而领先的减排技术，如基于高温催化氧化或等离子体分解的系统，其实际破坏清除效率已可稳定超过99.9%。同时，前沿研究也在探索更高效的末端治理方案，例如开发具有特定超微孔结构（孔径0.5-2.0纳米）的氮掺杂碳材料，以实现对尾气中CF?的选择性高效吸附与捕获。

面对性能与环保的双重压力，产业对CF?本身的质量和供应链提出了更高要求。一方面，先进制程对气体纯度的要求已从传统的99.999%（5N）向99.9999%（6N）乃至更高迈进。2024年11月实施的国家标准，更是对电子级CF?的各项杂质限值和技术要求进行了明确规范，推动市场向高质量产品集中。另一方面，如何在使用环节提高利用效率、在末端实现近乎完全的销毁，并与供应商合作推动全生命周期的碳足迹管理，已成为领先制造企业的必修课。

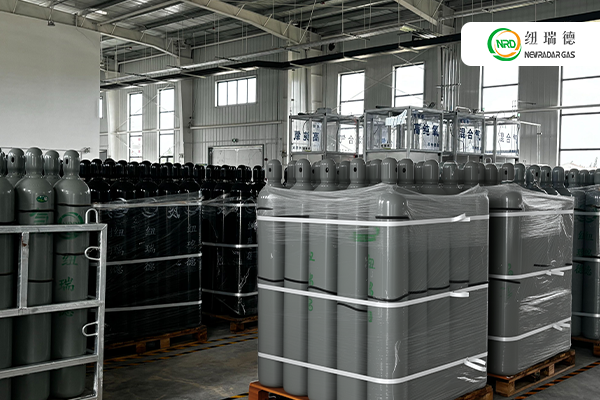

在这一背景下，特种气体供应商的角色正在从单纯的产品提供者，向技术解决方案和可持续发展伙伴演进。例如，纽瑞德特种气体有限公司专注于为集成电路、新型显示等高端产业提供高纯、稳定的电子特气产品与服务。公司深刻理解CF?在先进刻蚀工艺中的关键作用及其环境属性，不仅致力于通过先进技术保障产品满足甚至超越日益严苛的纯度标准，确保客户工艺窗口的稳定与良率；同时也积极关注并协同产业链上下游，探索更环保、高效的工艺气体使用与管理方案，以响应全球半导体供应链的绿色低碳转型趋势，为下游客户实现技术卓越与环保责任的双重目标提供支持。

四氟化碳的故事，是现代工业文明一个典型的缩影：一种材料凭借其独特的理化性质，成为推动信息革命的关键赋能者；同时，其巨大的环境外部性又迫使人类必须运用智慧对其进行严格管控和高效利用。未来，CF?的应用将更加集中于不可替代的高精尖领域，而其生产、纯化、使用和处置的全链条，必将朝着更高纯度、更高利用效率和近零排放的方向持续进化。这既是技术发展的内在要求，也是应对全球气候挑战的必然选择。
