怎样给制冷机MPMS热灌液氦

文章出处:责任编辑:作者:人气:-发表时间:2014-08-22 08:51:00【

  杜瓦罐是采用超级真空绝热的不锈钢压力容器,是为储存、运输和使用液氧、液氮、液氩或氦气而设计的。杜瓦罐有两个主要的优点:第一个是,同压缩气体钢瓶相比它能够在相对低的压力下容纳大量的气体。第二个是它提供了容易操作的低温液体源。当杜瓦内为室温无液氦时灌液氦,称为热灌液氦;当杜瓦里有部分液氦,需要继续补充时,称为冷灌液氦。热灌液氦步骤比较复杂,注意事项也比较多。

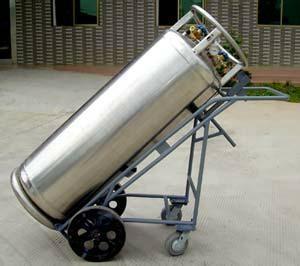

杜瓦罐-纽瑞德特气



  准备工作:

  1、至少80升液氦。

  2、99.999%高纯氦气2瓶,一瓶在灌液氦时用来顶压力,一瓶补气。

  3、连接液氦贮罐和EC杜瓦灌,用来顶压力的软管。

  4、氦气补气瓶已连接,调节阀读数5-30psi(35-210kPa),一般10psi。

  5、阅读Manual的EverCool部分System Start-up内容。



  EC系统的热灌启动分4步:

  1、确认系统的电路连接和气路连接良好(以下两点手动检查)。

  (1)压缩机开机,电子柜开机,确认干泵工作,打开MultiVu软件。

  (2)杜瓦柜后面的两根金属泵线插紧,系统切换到排气状态(右击MultiVu底部显示液位的状态栏,选exhausting),打开Cooling Valve(Utilities>>Diagnostics>>Chamber),Cooling Valve选open,set。观察流量计读数在15-25之间,如果过大那么气路有漏。拔松粗金属软管,流量应变为0,否则气路有漏。最后,插紧粗金属软管。

  2、确认系统参数。

  3、EC杜瓦为灌液氦进行准备。

  4、灌液氦。

  只有第一步需要人为检查,余下3步在软件的向导下完成。

  按部就班的系统启动:

  1、MultiVu>>Instrument>>EverCool,点Startup Wizard。

  2、EverCool Start-up对话框。过程介绍,看完点Next。

  3、System Verification对话框。系统做3项检查:阀门控制电源、压缩机电源、液位计。

  打勾的通过,打叉的需仔细检查问题出在哪。

  4、Dewar Preparation对话框。第1页读完Next,第2页点Start,系统将自动进行两遍

  如下操作:抽杜瓦罐内的气,用氦气置换。用时约24分钟,完成后,Next。

  5、Helium Fill对话框。开始灌液氦!选“用液氦灌”(默认),Next。

  6、Helium Fill:Liquid Transfer对话框。如果杜瓦压力高于15kPa,用平头螺丝刀给杜瓦减压阀放气。

  7、输氦管一端先排气半分钟再插入液氦贮罐,拔出杜瓦进气口的管,输氦管另一端插入此口。就位后,点Next。

  8、Utilities>>Log MPMS data,每10秒,观察样品腔温度计bridge1和bridge2的读数在前一小时内相差不要超过30K,否则说明灌速太快,应把液氦贮罐减压阀打开几秒减压。如果液氦贮罐内压力小于0.5psi,那么开始把氦气瓶用软管连液氦贮罐顶压强,控制在0.5-1.0psi左右。至少2小时后杜瓦内才能存住液氦,标志是:流量计的流量达到2000cc/min以上(小于10%的液位读数不真实)。建议液位65%时点Next,去掉顶压力的氦气软管,等速率降到0.5%/min以下,拔出输氦管,插紧杜瓦进气管,拔出液氦贮罐里的输氦管,关闭顶口,打开减压阀。

  9、点Next。系统确认:杜瓦压力高于1.43psi(10kPa),冷头控制启动,液位控制启动。

  10、Finish。此时杜瓦压力很高,减压阀放气,观察几个小时后,杜瓦压力下降。约5个小时内系统处于排气状态,之后自动切换至循环状态,可以进行正常的操作。



  注意事项:

  1、在打开Startup Wizard之前,确认系统所有的气线都已连好:尤其是连接氦气瓶的supply线。

  2、如果第4步出现Under Pressure Alarm窗口,没关系,忽略。(液氦灌好后再出现就不正常了)

  3、进行到第7步,灌液氦开始时。输液管两端都选用长的延长杆。先把液氦罐顶部的铜帽(带O形胶圈)取下套在延长杆上,打开罐顶部的阀门,插入输液管,拧紧铜帽。罐子减压阀此时关闭。另一端,迅速把杜瓦进气口的管子拔出,把输液管竖直插入,压紧(O圈座好)。用细管连接顶压力的另一个氦气瓶和液氦罐,管子的气量能感觉到即可,不要太大。如果液氦罐有压力计,保持在0.5-1.0psi左右(7kPa)。

  4、建议液氦加到60%-65%时停止。撤顶气管。打开液氦罐减压阀减压。先拔杜瓦那端的输液管,插好三通,再拔液氦罐端的输液管。

  5、补气的氦气瓶,左边的表设在10psi左右。

  6、用时约3至4小时,液氦用量平均70-90升。

  7、带防护手套。



  化工小常识:在极低温度下气态氦转变为液态氦。普通液氦是一种很易流动的无色液体,其表面张力极小,折射率和气体差不多,因而不易看到它。
